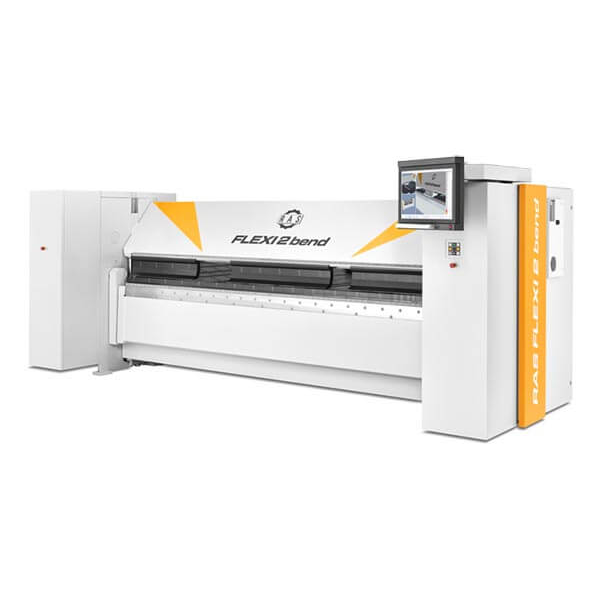

Flexi2bend

Unike og komplekse deler bøyes av FLEXI2bend med presisjon og repeterbarhet som enkle kassetter, paneler eller profiler.
Bendex-programvaren programmerer delene automatisk, evaluerer alternative bøyestrategier og viser bøyesekvensen på skjermen i 3D .

Ekspertkunnskap omgjort til programvare!

FLEXI2bend Høydepunkter

• Maskinmodeller: 4060 x 2,5 mm og 3200 x 3 mm
• Maksimal bøyefleksibilitet for kassetter, bokser og profiler
• Bendex grafisk programvare
• Bendex Office-programvare. Programmering uten å stoppe maskinen
• Tegning på berøringsskjermen eller STEP, DXF, GEO filimport
• Automatisk programmering av bøyesekvensene
• 3D bøyesimulering
• Materialtabeller: automatisk tilbakefjæringskompensasjon
• Ekspertkunnskap implementert i programvaren
• Stor ledig plass rundt verktøyene: gir fleksibel deldesign
• Segmentert overvangeverktøy for bøying av bokser og panel
• Automatisk gjenkjenning av et verktøyskifte
• Automatisk gjenkjenning av verktøyhøyden
• Segmenterte bøyevangeverktøy for avbrutte bøyelinjer
• Automatisk fastklemming av overvange- og bøyevangeverktøy
• SnapTools: automatisk tilbaketrekking fra sideflenser
• Raske vangebevegelser: høy produktivitet
• Enkel betjening
• Betjening fra framsiden eller baksiden
• Intelligent bombering for helt rette profiler
• Rektangulært eller senterforlenget bakanslag
• Solide stoppfingre
• Låsbar oppbevaringsplass integrert i maskindekselet

Overvangen

Overvangen åpnes og lukkes med imponerende hastighet. Siden åpne- og lukkeposisjonen er programmerbar, kan du lage åpne eller lukkede omslag, og dermed gjøre delene dine unike og allsidige.
Radier kan lages ved individuelle bøyetrinn og uten spesialverktøy. Den øvre vangeformen gir stor ledig plass foran og bak vangen.

• Raske bevegelser for lukking/åpning
• Omslag: lukkede, åpne eller dråpeformede
• Radiusbøying uten spesialverktøy
• Stor ledig plass foran den overvangen
• Stiv overvange for rette bend
• Servodrev og absolutte enkodere
• Nøyaktig posisjonering, ingen kalibrering

Bøyevange

• Stiv og dyp bøyevange for utmerket bøyeresultater.
• Speed ​​Optimizer for opptil 20 % høyere hastighet: Overvangen åpner seg mens bøyevangen fortsatt beveger seg nedover.
• Den intelligente bomberingen kompenserer automatisk for deformasjon.
• Automatisk justering av bøyevange og undervange til platetykkelse og bøyeradius.
• Automatisk fastklemming av overvange- og bøyevangeverktøy.
• Bøyevangen kan brukes som anslag ved arbeid fra baksiden

FLEXI2bend oppnår dermed rette bend med tynne eller tykke plater, alle typer materialer, lange eller korte flenser, og uansett om du bøyer i midten av maskinen eller på siden.
Raske bevegelsessekvenser sikrer høy produktivitet.
Den automatiske justeringen av platetykkelse og bøyeradius øker produktiviteten og fleksibiliteten for små partier.

Bakanslag

• Rektangulært anslag på 10-1550 mm
• T målesystem 10-3050/4050 mm
• Aktiv popup anslag for plassering av smale og lange deler
• Fingrene på anslaget plasserer arbeidsstykket for hver bøy.
• Alle stoppfingre forsvinner under bordflaten når delen skal roteres.

Programering

24″ berøringsskjerm med Bendex-programvare
Styringen flyttes bakover for arbeid fra baksiden
3D-simulering av bøyesekvensen
Automatisk programmering av bøyesekvensene
Brukerinstruksjoner under bøyesekvensen
Der programmering før krevde mye ekspertkunnskap, er det i dag en høy grad av intelligens i Bendex-programvaren.
Deler kan legges inn på den godt synlige skjermen eller importeres som STEP-, DXF- eller GEO-filer.
Med et enkelt museklikk programmerer Bendex automatisk hele bøyesekvensen, inkludert verktøyoppsett.

• Enkel oppretting av profiler og paneler
• Nøyaktig og feilfri overføring av CAD-data
• Automatisk programmering av bøyesekvenser
• Programvareforslag for den beste bøyesekvensen
• 3D-simulering av bøyeprosessen
• Grafisk operatørveiledning under bøyesekvensen
• Høyeste nøyaktighet ved bruk av materialtabeller
• Programimport fra kontorprogramvaren
• Laste individuelle programmer eller behandle jobblister
• Monitoren kan roteres på svingarmen
• Online støtte via TeamViewer
